Заслонка печки

[Max so Stavropolya]

Доброго времени суток. У меня не климат контроль, столкнулся с проблемой , Не меняется температура обдува, сервопривод заслонки живой и работает. Тема где человек делал сервопривод с шестерёнкой от транзита это не то. Не знаю что делать и почему так. Надеюсь на вас! Заранее спасибо!

[AL98RUS]

Смотрите пневмозаслонки и пневмокран под капотом.

[Max so Stavropolya]

Смотрите пневмозаслонки и пневмокран под капотом.

Подскажите пожалуйста где он находится

[AL98RUS]

где он находится

Не ошибетесь: под капотом висит на трех или четырех шлангах чуть ниже PCM. К нему подходит вакуумная трубка из салона (пластиковая).

...и добавил:

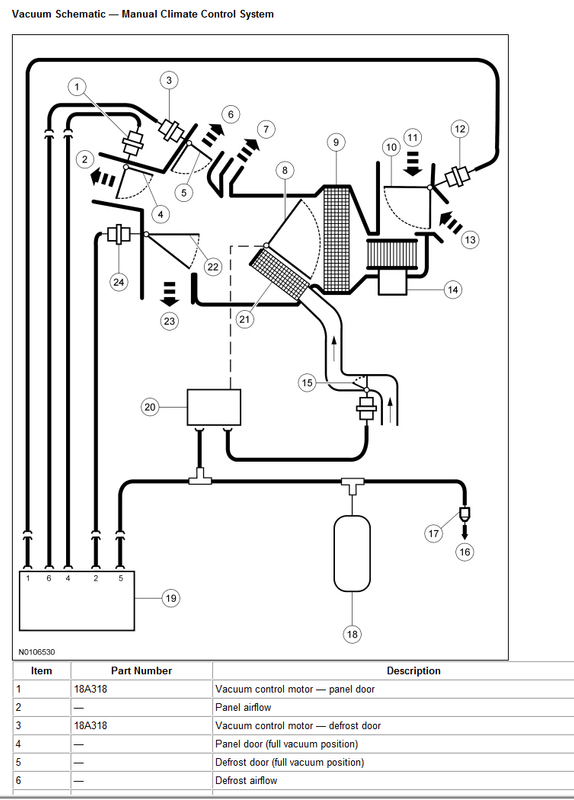

Это вакуумная схема Вашего кондиционера. Кран - рядом с поз.15.

...и добавил:



...и добавил:

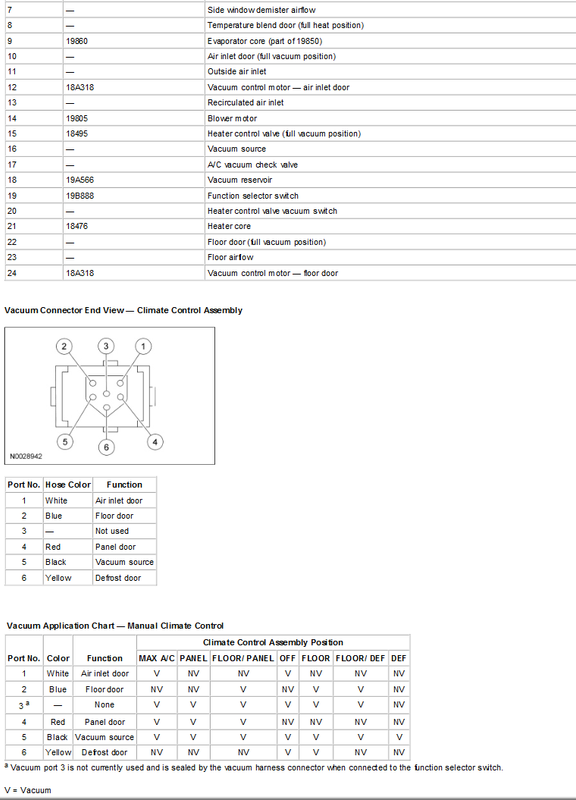

V -вакуум есть.
NV - вакуума нет

[Max so Stavropolya]

Не ошибетесь: под капотом висит на трех или четырех шлангах чуть ниже PCM. К нему подходит вакуумная трубка из салона (пластиковая).

...и добавил:


Это вакуумная схема Вашего кондиционера. Кран - рядом с поз.15.

...и добавил:
Спасибо




...и добавил:
V -вакуум есть.
NV - вакуума нет

[AL98RUS]

Не за что!
А вообще - скачайте на форуме мануал по устройству и ремонту и будете сами отвечать на вопросы других😂

[Max so Stavropolya]

Не за что!
Все таки я не разобрался где он находится

А вообще - скачайте на форуме мануал по устройству и ремонту и будете сами отвечать на вопросы других😂

[AL98RUS]

Что не разобрались где находится? Кран?
Через моторный щит идут два шланга в салон. Прямой и обратный от блока. На одном из них висит кран, управляемый пневмоклапаном. К клапану подходит тонкая пластиковая трубка из салона от распределителя.

[Max so Stavropolya]

Что не разобрались где находится? Кран?
А с какой стороны он в капоте ?

Через моторный щит идут два шланга в салон. Прямой и обратный от блока. На одном из них висит кран, управляемый пневмоклапаном. К клапану подходит тонкая пластиковая трубка из салона от распределителя.

[Romann]

Сервопривод работает,но не факт ,что заслонка не отломана и не двигается .

[AL98RUS]

Справа от ГБЦ, рядом с PCM. Я бы сфотографировал, но у меня моторчик другой, не игрушечный😂😂😂

[Eddy- LTD]

Справа от ГБЦ, рядом с PCM.

Вопрос в тему. У меня этого пневмокрана нет. Он развалился от старости, нового под рукой не было. Временно, вместо него установил цельный шланг. Так и езжу, проблем с климатом не испытываю. Зачем этот пневмо-кран нужен?

[Max so Stavropolya]

Сервопривод работает,но не факт ,что заслонка не отломана и не двигается .

А заслонка сама в печке?

[Max so Stavropolya]

Сервопривод работает,но не факт ,что заслонка не отломана и не двигается .

Смотрите, подключаю сервопривод заслонки он идет  в одно положение , а сколько не крути крутилку сервопривод не двигается
Я думаю дело в самом переключателе.

[maksicom]

А заслонка сама в печке?

Заслонка, подающая теплый воздух находится под панелью, справа от ног водителя. Когда включаешь зажигание, ее должно быть слышно, если молчит, значит сервоприводу кирдык. Если покупать новый, нужно обязательно знать для какой системы он, для климат-контроля или для ручного кондиционера, по виду они одинаковые.
