Схемы подключения родной магнитолы и усилителя. Видео прилагается.

[S-A-M]

Вчера, наконец-таки навел порядок в звуке. Разводку каналов с магнитолы на штатный усилитель еле нашел, поэтому спешу ей со всеми поделиться.

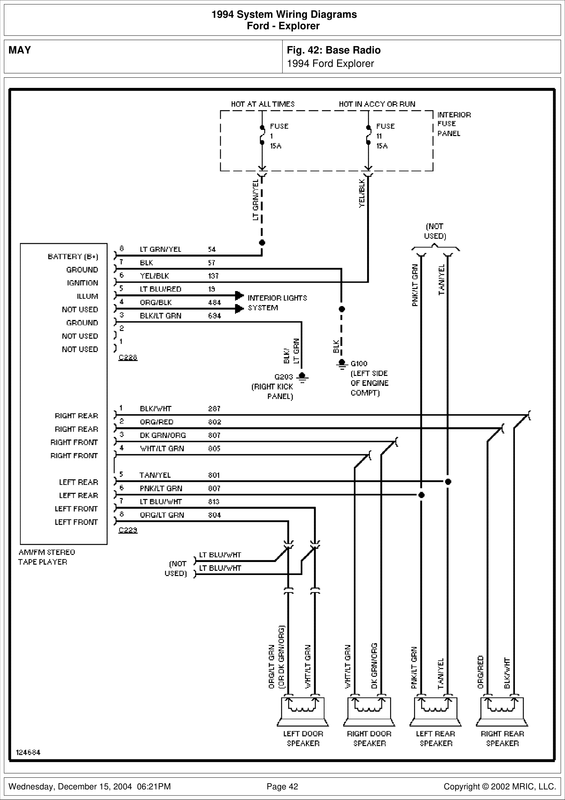

- без усилителя

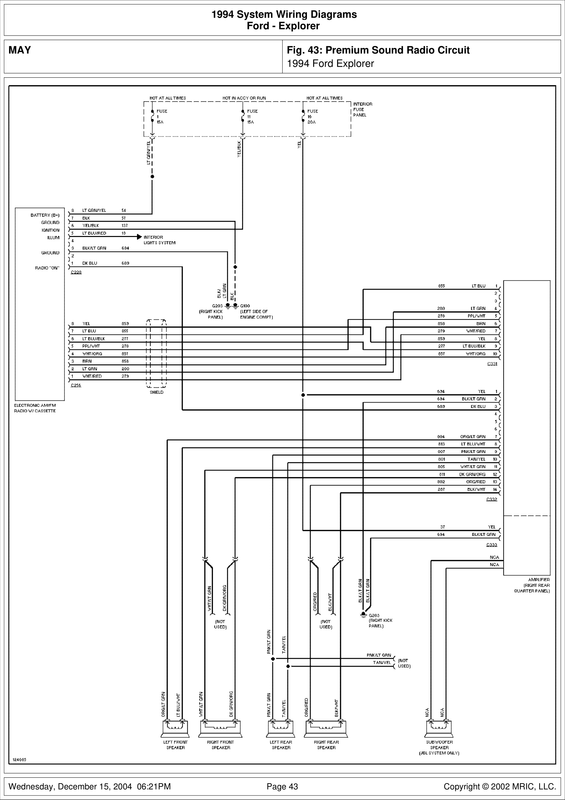

- с усилителем



- разводка по каналам + питание

Кыно: https://www.youtube.com/watch?v=4hdWxOH-vNg

От года к году могут быть расхождения. В моем случае разводка на усилитель была как на схеме, а по питанию было так:
1.синий — вкл. усилителя
2. пусто
3. толстый красный — земля усилителя
4. оранжевый — подсветка+
5. голубой — подсветка —
6. желтый — +12 при включенном зажигании
7. черный — земля магнитолы
8. зеленый — постоянный +12 (память)

Спасибо за внимание, надеюсь, это кому-нибудь поможет)))
